Analyse de micro-interactions sur une photocopieuse

Description

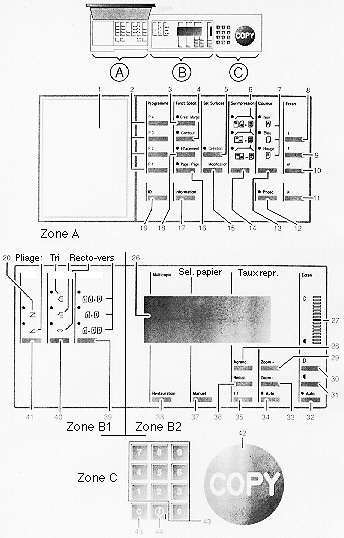

Zone A:

cette zone contient les boutons permettant d'effectuer les fonctions les plus sophistiquées telles que:

• création de marges
• effacement de contours
• sur-impression
• utilisation de couleurs

la zone A est cachée par un couvercle: c'est la partie accessible pour les experts et que les utilisateurs occasionnels ne doivent pas pouvoir toucher par inadvertance.

Zone B:

cette zone peut être séparée en 2 régions B1 et B2.

B2:

B2 contient la zone de dialogue avec un écran à cristaux liquides. C'est sur cet écran que s'affichent les choix et les messages de la machine.
Deux groupes de boutons sont directement associés à cette zone et permettent:

• le choix du papier
• le choix du taux de reproduction

B1:

trois options peuvent être sélectionnées dans cette région:

• choix du pliage
• choix de la méthode de tri et agrafeuse
• modes recto-verso

Zone C:

cette dernière zone contient:

• le clavier numérique pour la sélection du nombre de copies et l'entrée de paramètres nécessaires aux fonctions spéciales de la zone A
• un grand disque, marqué COPY, que l'on presse pour lancer le travail

Modes d'interactions

Choix du papier

Modalité de réponse

par défaut le papier A4 (orientation portrait)

pour un autre choix, presser sur un bouton unique marqué: Manuel

Réponses possibles

un seul choix marqué par un curseur qui peut être déplacé sur la gauche d'une liste de choix

Emission de la réponse (du choix)

les pressions successives du bouton "Manuel" font déplacer le curseur

Réception de la réponse

le curseur s'est déplacé sur la gauche du choix

Taux de reproduction

Modalité de réponse

6 touches:

1. agrandissement de valeurs fixes (ex: A4 vers A3)
2. réduction de valeurs fixes
3. zoom + (agrandissement par pas de 1%)
4. zoom - (réduction par pas de 1%)
5. 1:1 (retour à la valeur de défaut: copy de grandeur identique à l'original)
6. Auto (la machine choisi automatiquement le taux en fonction des papiers disponibles

Réponses possibles

évidemment un seul taux de reproduction doit être choisi et ceci soit par les boutons 1 et 2 soit par les boutons 3 et4. Les choix entrés par 1 ou 2 peuvent être modulés par les boutons 3 et 4

Emission de la réponse (du choix)

presser sur l'une des 6 touches

Réception de la réponse

affichage du choix (cette fois le curseur ne se trouve pas à gauche des choix possibles, mais un seul choix à la fois est affiché)

Fonctions de la zone B1

Modalité de réponse

un bouton pour chacune des trois fonctions:

1. mode de pliage
2. mode de tri et agrafeuse
3. mode recto-verso

Réponses possibles

• lorsqu'aucun des boutons n'a été pressé, cette zone reste éteinte.
• ou un choix exclusif pour chacune des fonctions

Emission de la réponse (du choix)

la pression d'une des trois touches. Presser un nouvelle fois pour passer à un autre choix

Réception de la réponse

un petit voyant lumineux vert s'allume à côté de la sélection
